Lexus LS 430 3UZ-FE регулировка клапанов СТО Спартак

Двигатель 3UZ-FE 4.3 л 300 л.с. со временем требует регулировку клапанов



Регулировка клапанов  3UZ-FE производится после проверки зазоров, и если зазорі не соответствуют заводским на впуске 0,15-0,25 и выпуске 0,25-0,35 происходит дальнейшая разборка и замена регулировочных шайб Тойота.



Схема ГРМ 3UZ-FE Toyota Lexus

Шайба регулировочная подходят и на  2UZ-FE



1375322020  2,00 mm

1375322030  2,02

1375322040  2,04

1375322060  2,08

1375322070  2,10

1375322080  2,12

1375322090  214

1375322110   218

1375322120    220

1375322130  222

1375322140   2,24 mm

1375322160  228

1375322170  230

1375322180  232

1375322190  234



1375322200  236

1375322230  242

1375322240  244

1375322250  246





3UZ-FE регулировка клапанов Тойота





13568-59095 - ремень ГРМ
11214-50011 - прокладка клапанной крышки левой
90915-20004 - Масляный фильтр
По ходу впуск - 0.15-0.25 мм, выпуск - 0.25-0.35 мм.



Устанавливался на автомобили:
Lexus GS 430
Lexus SC 430 / Toyota Soarer
Toyota Crown Majesta
Super GT
Toyota Supra GT500 Race Car
Lexus SC 430 GT500 Race Car

1375322290 шайба клапана Тойота наличие



Таблица размеров регулировочных шайб Тойота-Лексус 2UZ-FE и 3UZ-FE.



1375322020 2,00
1375322030 2,02
1375322040 2,04
1375322050 2,06
1375322060 2,08
1375322070 2,10
1375322080 2,12
1375322090 2,14
1375322100 2,16
1375322110 2,18
1375322120 2,20
1375322130 2,22
1375322140 2,24
1375322150 2,26
1375322160 2,28
1375322170 2,30
1375322180 2,32
1375322190 2,34
1375322200 2,36
1375322210 2,38
1375322220 2,40
1375322230 2,42
1375322240 2,44
1375322250 2,46
1375322260 2,48
1375322270 2,50
1375322280 2,52
1375322290 2,54
1375322300 2,56
1375322310 2,58
1375322320 2,60
1375322330 2,62
1375322340 2,64
1375322350 2,66
1375322360 2,68
1375322370 2,70
1375322380 2,72
1375322390 2,74
1375322400 2,76
1375322410 2,78
1375322420 2,80

 Толкатель клапана 13751-50031

 13753-22390 шайба клапана наличие

20. УСТАНОВИТЕ Распредвал

ВНИМАНИЕ:


Так как зазор скольжения распределительного вала мал, распредвал должен поддерживаться на уровне при его установке. Если распределительный вал не удерживается на уровне, часть головки цилиндра, принимающая тягу вала, может треснуть или повредиться, в результате чего распределительный вал будет захватывать или ломаться. Чтобы этого избежать, необходимо выполнить следующие шаги.

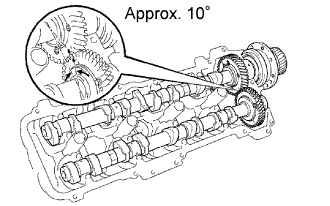

  положения распредвалов 3UZ-FE



Нанесите моторное масло на кулачок и шестерню распределительного вала, а также на головку головки блока цилиндров.


Выровняйте метки времени (отметьте по 1 метку каждый) привода распределительного вала и приводных главных передач и установите распределительные валы впускного и выпускного каналов.


Установите метку времени (метку 1 метку) привода привода распределительного вала и ведущие шестерни под углом приблизительно 10 °.




A054033E01

    Нанесите уплотнение на кожух распределительного вала
.

Удалите материал старой упаковки (FIPG).

Нанесите уплотнение на пробку корпуса, как показано на рисунке.


Уплотнение упаковки герметика:

Номер по каталогу 08826-00080 или эквивалент




B002704


Установите пробку корпуса распределительного вала на головку блока цилиндров, как показано на рисунке.

Установите фильтр клапана масляного клапана на головку цилиндров.

ВНИМАНИЕ:

Будьте осторожны с направлением установки.



 19. УСТАНОВИТЕ ПОДШИПНИК Шкива Распредвала

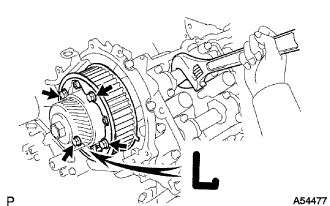

Установка шкива распредвала 3UZ-FE



     A054477

     Выровняйте выжимной штифт распредвала распределительного вала с помощью паза штифта шкива.
     Прикрепите шкив времени к газоразрядной трубке распределительного вала. Поверните отметку «L» в момент времени.
     Удерживайте распределительный вал с помощью гаечного ключа и установите 4 болта шкива.

Torque: 7.5 N*m

Установка крышки переднего подшипника определит упорную часть распределительного вала.
     Установите остальные крышки подшипников в показанную последовательность, указав стрелку вперед.
     A053981E01

     Вдавите уплотнительное кольцо распределительного вала.   A054151E02



Сборка крышек распредвалов момент затяжки 3uzfe

     Установите 4 новых уплотнительных шайбы на болты крышки подшипника (от 1 до 4).
     Нанесите легкий слой моторного масла на резьбу и под головки болтов крышки подшипника (от 5 до 22).
     ВНИМАНИЕ:
         Не наносите моторное масло под головки болтов крышки подшипника (от 1 до 4).
     Установите трубу подачи масла и болты крышки подшипника 22.
     Равномерно затяните 22 болта крышки подшипника несколькими проходами в последовательности, показанной на рисунке.

     Крутящий момент:
         7,5 Н*м  для болтов 21 и 22
         16 Н*м  для других болтов

     Снимите сервисный болт
A054025E01

Сервисный болт фиксации распредвала Тойота 3UZ-FE

Цена работ от 5000 грн. Добро пожаловать!

Шайбы клапанов Тойота

На фото верхний толкатель.

1375150031 толкатель клапана Тойота
