Регулировка клапанов Субару Импреза 1.6

Клапанный зазор Subaru Impreza 1.6 EJ16

Регулировать нужно каждые 100 000 км на бензине, при ГБО чаще.

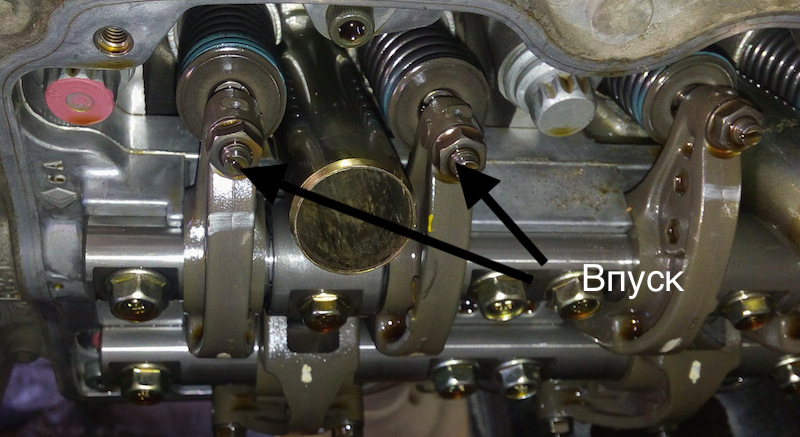

На фото снята левая крышка ГРМ по ходу движения автомобиля, положение такт сжантия 1 цилиндр

Порядок зажигания   1-3-2-4 работы цилиндров

Зазоры клапанов Субару Импреза EJ16

на впуске 0,20 мм

На выпуске 0,25мм

 Порядок регулировки 1-3-2-4

Дополнительно схема регулировки

1 ВМТ 1 впуск, 3 выпуск

2 ВМТ 3 впуск 2 выпуск

3 ВМТ 2 впуск, 4 выпуск стрелка шестерни вниз зажигание 2 цилиндра

4 ВМТ 4 впуск, 1 выпуск

Слева если смотреть на двигатель от радиатора 1 цилиндр

3-----4

1-----2

радиатор

Запчасти

Прокладка клапанной крышки 2 шт одинаковые 13294AA053

Прокладки свечных колодцев 4 шт 10966AA030

Прокладка под шайбу болта 10 шт 13271AA071

 Технические данные Двигатель Subaru Forester 2002-2008

Ход   65,80 mm   Внутренний диаметр цилиндра   87,90 mm

Зазор в клапанном приводе - впускной клапан   0,18 - 0,22 mm

Зазор в клапанном приводе - выпускной клапан   0,23 - 0,27 mm

Контргайка регулировочного винта зазора в клапане   10 Nm

Моменты затяжки двигателя Крышка клапана (комплект)   5 Nm

Подшипник распределительного вала   18 Nm

Приводная шестерня распределительного вала   78 Nm
